裂纹和孔洞自动修补工艺

一、材料

本方案所用材料为虎师傅龟裂纹处理剂，水性液体，不燃烧，不含VOC，安全环保，能与水泥及混凝土打磨过程产生的粉尘发生交联反应，使其重新凝结、硬化、修复，填补混凝土孔洞、裂纹和空鼓等缺陷，能快速提高混凝土的早期强度，缩短整体施工工期。

适用于各种混凝土地坪的孔洞、裂纹等缺陷的修补处理和空鼓地坪的注浆治理，能显著提高新旧混凝土结合面的粘结牢度，防止二次浇筑的混凝土空鼓分层和脱壳。

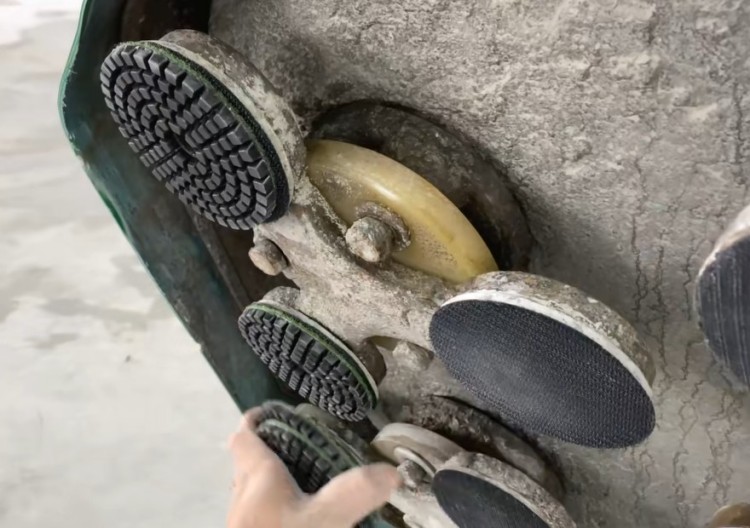

1. 混凝土地面常用金刚刀头开面，如用金刚石铁磨片从小目数开始粗磨到大目数细磨。金刚砂地面用50目磨片开面，不建议用铁磨片。

2. 开面一般都是50目锋利型树脂膜片（金刚砂地面不建议用刀头开面，金刚砂量不够的情况下会露底）。

3. 压浆修补创口大的地面用50目树脂磨片（锋利型）修补，裂缝小的用100目树脂磨片（锋利型）。

4. 清理干净地面后，单条的裂缝和明显的孔洞先灌一些修补剂，然后再整体上材料（因为施工时修补剂不能干，所以不要大面积操作，可以两个工人配合，一个上材料，一个上机器）。

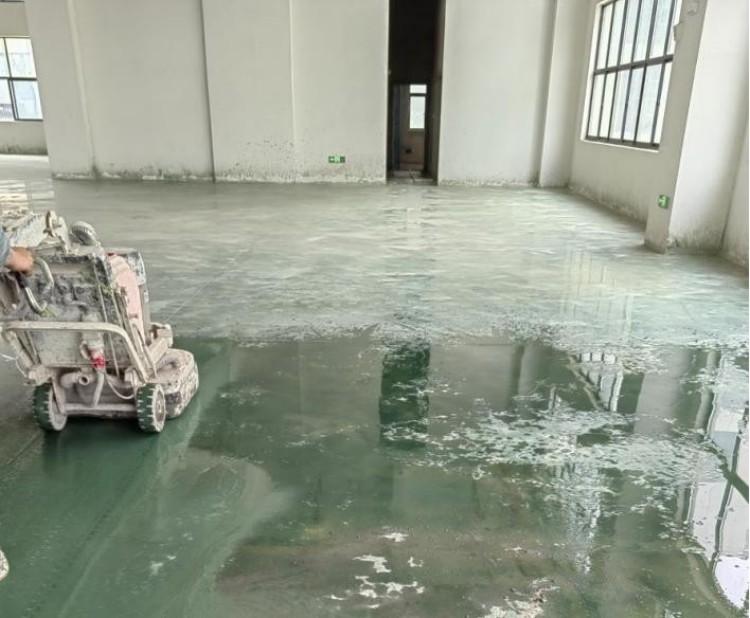

5. 上完材料后（修补剂和修补粉），（机器一来一回算一遍)，先慢走慢转速一遍（600-800转），然后高速磨干一遍（1200转），修补工艺以100目结束，结束后就是正常固化工艺。

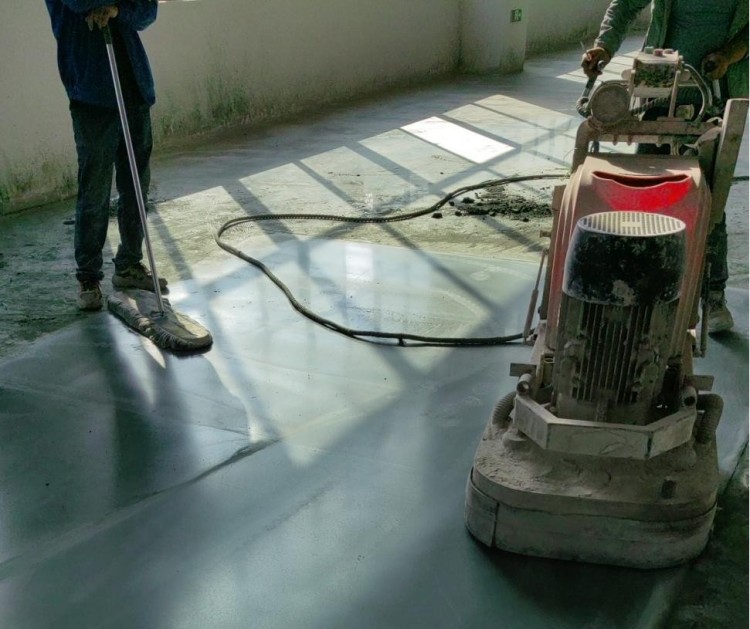

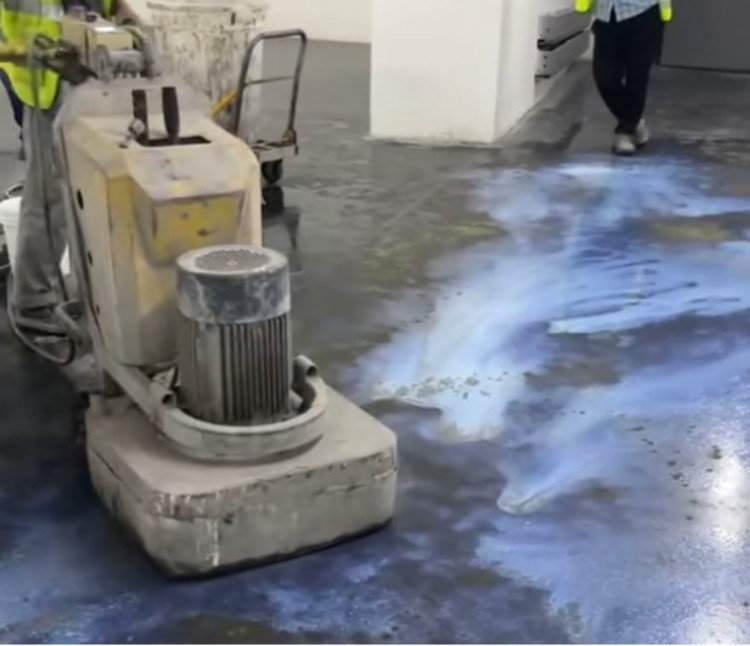

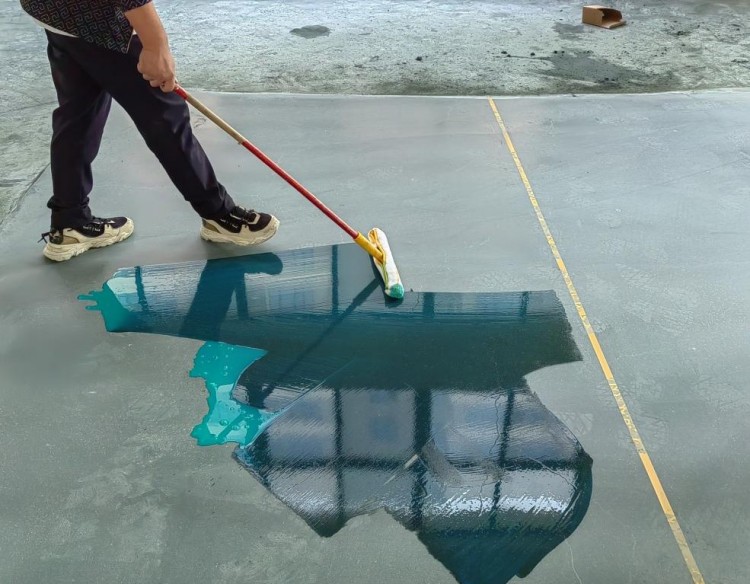

6. 自动修补  将龟裂纹处理剂泼洒在孔洞部位，用尘推推匀或均匀喷涂或涂刷在裂纹部位撒上少量的修补砂浆或水泥粉，根据地坪的颜色，（用灰水泥与白水泥以1:1左右的比例配比），（或加入适当的颜料混合均匀，以减小修补色差）。使用研磨机（最好是行星研磨机），配合120号金属磨片或50号的宽缝树脂磨片反复低速研磨修补。研磨机转速每分钟600转左右，研磨时需检查地面修补情况，在研磨的同时，可根据情况补充龟裂纹处理剂，继续研磨，直到孔洞和裂纹全部修补饱满平整，并将地坪表面残留的龟裂纹处理剂研磨干净，自然养生4-24小时。

二、龟裂纹处理

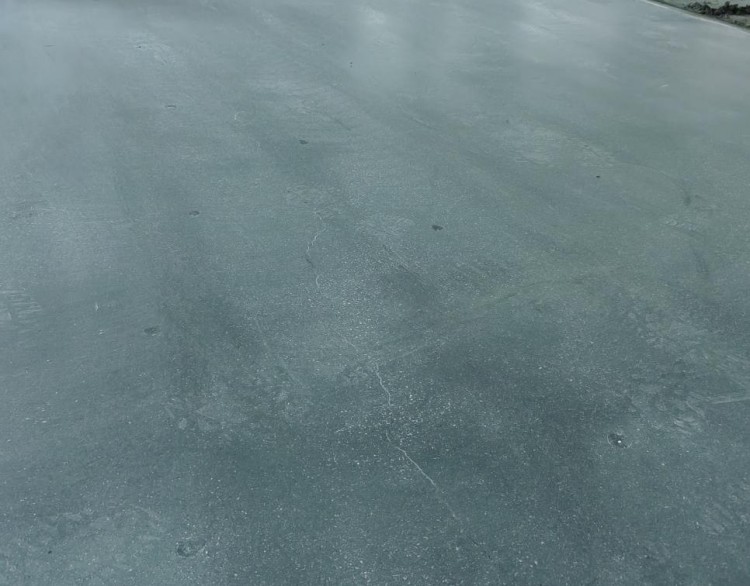

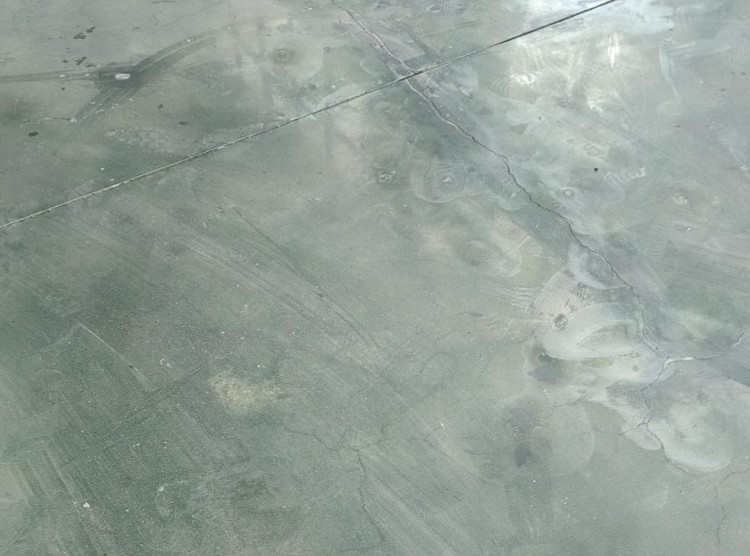

1. 告诉客户龟裂纹分为两种，一种是张口的，一种是闭口的。张口的是看得到、摸起来有手感的，闭口是看得到、摸起来没有手感的。张口和闭口的处理工艺是不一样的。

- 张口的龟裂纹跟裂缝修补工艺一致，要用修补剂加修补粉，采用压浆研磨的方法。

2. 闭口的用修色液完全遮盖，因为闭口的龟裂纹是修不进去材料的，它只是裂纹那个地方疏松了，但不处理后期会出问题，疏松的地方时间长了就会裂开，车走或者水洗都会影响。

注意事项

1. 修补剂不能兑水。

2. 缝隙、孔洞的填充料必须要有强度（适用修补砂浆、修补粉）。材料对比下水泥会发黑，而施工中磨下来的粉没强度，后期缝隙孔会泛白导致缝隙更明显。

3. 麻面的地方很浅，研磨后补的地方太浅会磨掉，所以要批刮修补。（批刮的地面后期不适合用粗号的磨片再研磨）。地面清理干净，刷上界面剂或者修补剂，把砂浆按正确比例兑水搅拌（也可以加修补剂搅拌），界面剂表干后，然后批刮到需要修补的麻面上，等起来强度后再进行研磨，磨片选择耐磨型。

4. 切缝填充和批刮修补最好稍微高出原地面，以便后期研磨，切面共三面（两个立面，一个底面）都要刷界面剂或者修补剂。

5. 大的孔洞修补时可以在砂浆里适当添加原地面骨料（10%左右）。
